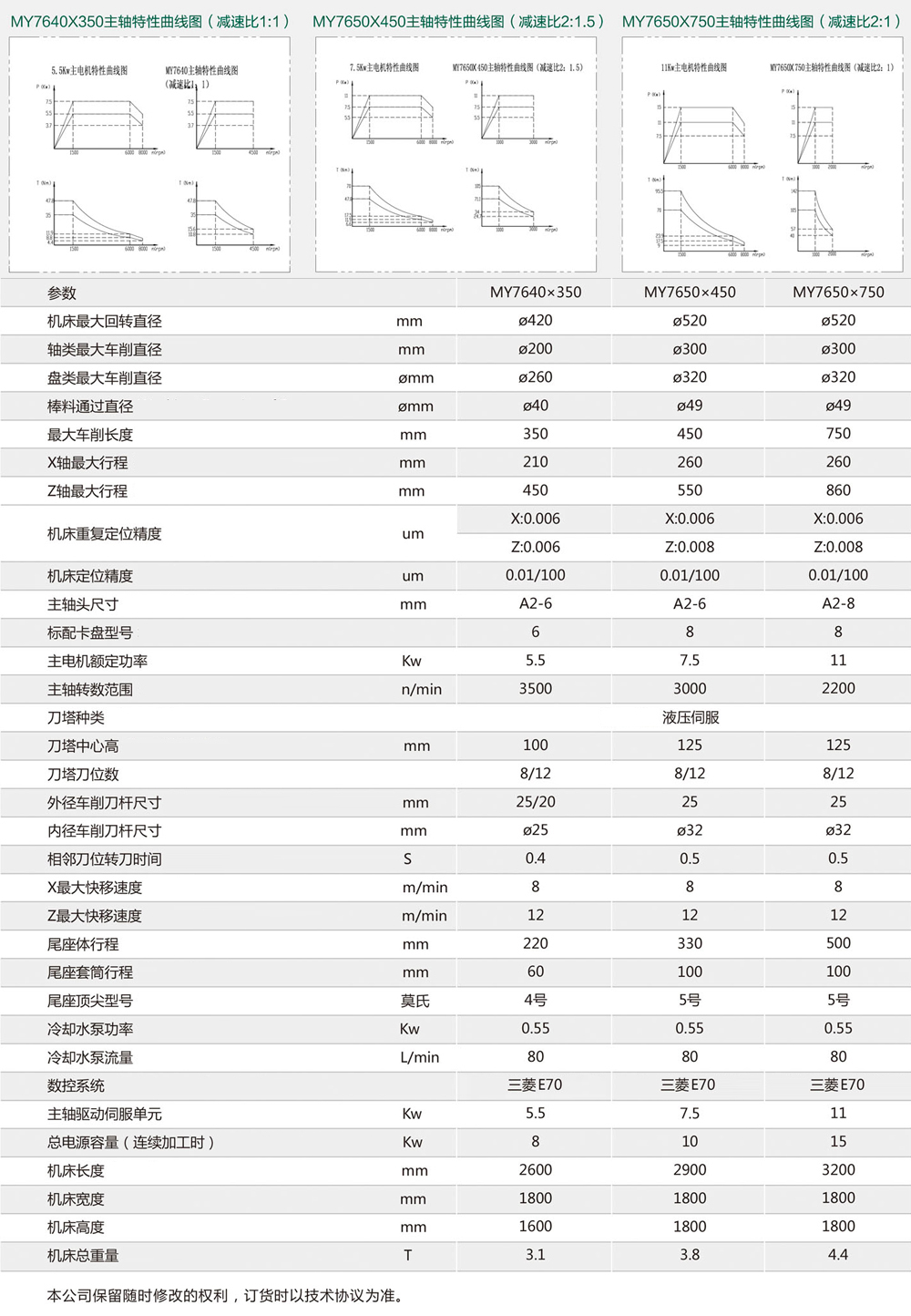

| 项目 Items |
|
MY7640*350 |
MY7650*450 |
MY7650*750 |
| 机床最大回转直径 Max Swing Diameter |
mm |
φ420 |
φ520 |
φ520 |
轴类最大车削直径
Max Diameter of Axle/Shaft |
mm |
φ200 |
φ300 |
φ300 |
盘类最大车削直径
Max Diameter of Plate/Disk |
mm |
φ260 |
φ320 |
φ320 |
| 棒料通过直径 Working Capacity of Bars |
mm |
φ40 |
φ49 |
φ49 |
| 最大车削长度 Max Cutting Length |
mm |
350 |
450 |
750 |
| X轴最大行程 X Axis Travel |
mm |
210 |
260 |
260 |
| Z轴最大行程 Z Axis Travel |
mm |
450 |
550 |
860 |
| 机床重复定位精度 Repositioning Accuracy |
mm |
X:0.006 |
X:0.006 |
X:0.006 |
|
Z:0.006 |
Z:0.008 |
Z:0.008 |
| 机床定位精度 Positioning Accuracy |
mm |
0.01/100 |
0.01/100 |
0.01/100 |
| 主轴头尺寸 Spindle Size |
mm |
A2-6 |
A2-6 |
A2-8 |
| 标配卡盘型号 Standard Chuck Model |
inch |
6 |
8 |
8 |
| 主电机额定功率 Spindle Motor Power |
Kw |
5.5 |
7.5 |
11 |
| 主轴转数范围 Spindle Speed Range |
r/min |
3500 |
3000 |
2200 |
| 刀塔种类 Turret Type |
|
液压伺服 Hydraulic servo |
| 刀塔中心高 Turret Height |
mm |
100 |
125 |
125 |
| 刀塔刀位数 Capacity of Tool Turret |
|
8/12 |
8/12 |
8/12 |
外径车削刀杆尺寸
Size of OD Turning Tool Bar |
mm |
25/20 |
25 |
25 |
| 内径车削刀杆尺寸 Size of Boring Bar |
mm |
φ25 |
φ32 |
φ32 |
相邻刀位转刀时间
Adjacent Tool Transferring Time |
S |
0.4 |
0.5 |
0.5 |
| X最大快移速度 X Max Moving Speed |
m/min |
8 |
8 |
8 |
| Z最大快移速度 Z Max Moving Speed |
m/min |
12 |
12 |
12 |
| 尾座体行程 Tailstock Travel |
mm |
220 |
330 |
500 |
| 尾座套筒行程 Tailstock Sleeve Travel |
mm |
60 |
100 |
100 |
| 尾座顶尖型号 Tailstock Center |
莫氏 |
4号 |
5号 |
5号 |
| 冷却水泵功率 Cooling Pump Power |
Kw |
0.55 |
0.55 |
0.55 |
| 冷却水泵流量 Cooling Pump Flow Rate |
L/min |
80 |
80 |
80 |
| 数控系统 CNC System |
|
三菱 Mitsubishi E70/ 发那科 Fanuc/ 凯恩帝 KND |
| 主轴驱动伺服单元 Spindle Driver Server Unit |
Kw |
5.5 |
7.5 |
11 |
总电源容量(连续加工时)
Total Power Capacity |
Kw |
8 |
10 |
15 |
| 机床长度 Length |
mm |
2600 |
2900 |
3200 |
| 机床宽度 Width |
mm |
1800 |
1800 |
1800 |
| 机床高度 Height |
mm |
1600 |
1800 |
1800 |
| 机床总重量 Total Weight |
T |
3.1 |
3.8 |
4.4 |
