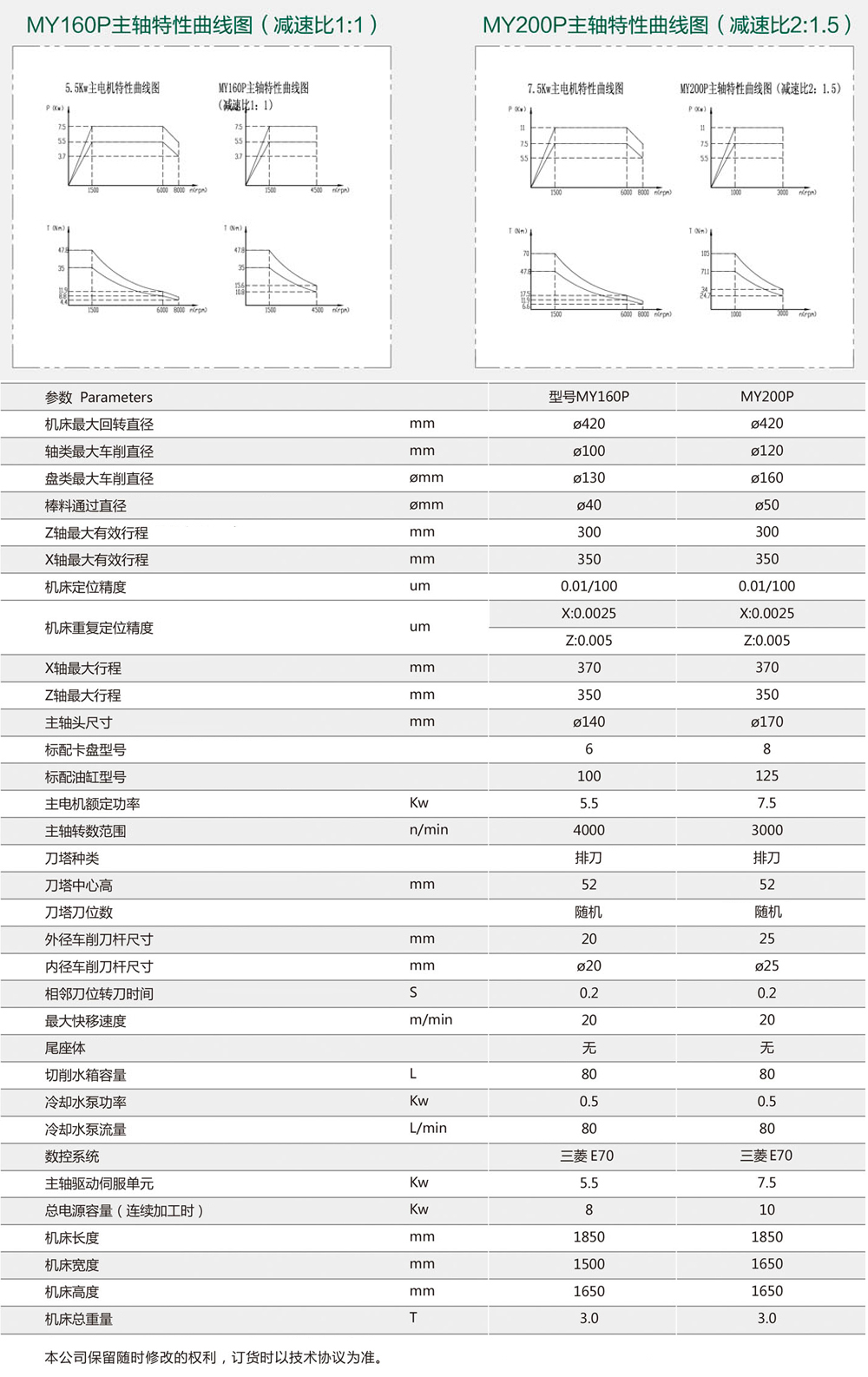

| 参数 Parameters |
|
MY160P |
MY200P |
| 机床最大回转直径 Max Swing Diameter |
mm |
φ420 |
φ420 |
| 轴类最大车削直径 Max Diameter of Axle |
mm |
φ100 |
φ120 |
| 盘类最大车削直径 Max Diameter of Plate |
φmm |
φ130 |
φ160 |
| 棒料通过直径 Working Capacity of Bars |
φmm |
φ40 |
φ50 |
| Z轴最大有效行程 Z Axis Travel |
mm |
300 |
300 |
| X轴最大有效行程 X Axis Travel |
mm |
400 |
400 |
| 机床定位精度 Positioning Accuracy |
um |
0.01/100 |
0.01/100 |
| 机床重复定位精度 Repositioning Accuracy |
um |
X:0.0025 |
X:0.0025 |
|
Z:0.005 |
Z:0.005 |
| X轴最大行程 X Axis Travel |
mm |
425 |
425 |
| Z轴最大行程 Z Axis Travel |
mm |
350 |
350 |
| 主轴头尺寸 Spindle Size |
mm |
φ140 |
φ170 |
| 标配卡盘型号 Standard Chuck Model |
|
6 |
8 |
| 标配油缸型号 StandardOil Cylinder Type |
|
100 |
125 |
| 主电机额定功率 Spindle Motor Power |
Kw |
5.5 |
7.5 |
| 主轴转数范围 Spindle Speed Range |
n/min |
4000 |
3000 |
| 刀塔种类 Turret Type |
|
排刀 Gang Tool |
排刀 Gang Tool |
| 刀塔中心高 Turret Height |
mm |
62 |
62 |
| 刀塔刀位数 Capacity of Tool Turret |
|
随机 Random |
随机 Random |
| 外径车削刀杆尺寸 External Lathing Boring Bar |
mm |
20 |
25 |
| 内径车削刀杆尺寸 Internal Lathing Boring Bar |
mm |
φ20 |
φ25 |
| 最大快移速度 Max Moving Speed |
m/min |
20 |
20 |
| 尾座体 Tailstock |
|
无 None |
无 None |
| 切削水箱容量 Water Tank capacity |
L |
50 |
50 |
| 冷却水泵功率 Cooling Pump Power |
Kw |
0.25 |
0.25 |
| 冷却水泵流量 Cooling Pump flow Rate |
L/min |
80 |
80 |
| 数控系统 CNC System(Standard) |
|
新代SYNTEC/ 三菱Mitsubishi
|
| 主轴驱动伺服单元 Spindle Driver Server Unit |
Kw |
5.5 |
7.5 |
| 总电源容量（连续加工时） Total Power Capacity |
Kw |
8 |
10 |
| 机床长度 Length |
mm |
1850 |
1850 |
| 机床宽度 Width |
mm |
1600 |
1600 |
| 机床高度 Height |
mm |
1625 |
1625 |
| 机床总重量 Total Weight |
T |
2.5 |
2.6 |
